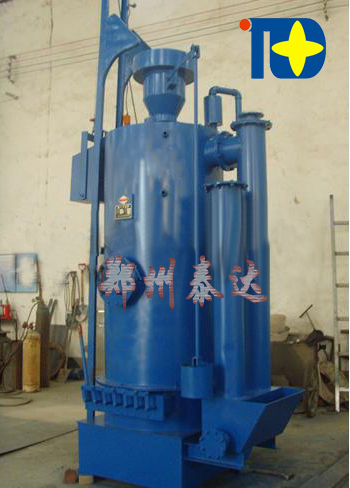

煤氣發生爐

QM-1型單段煤氣發生爐技術參數

名稱

 單位 發生爐規格
爐膛直徑 mm 1600 1800 2000 2400 2600 3000 3200
爐膛斷面積 m2 2 2.54 3.14 4.52 5.31 7.07 8.04
燃料層高度 mm 1000 1000 1000 1000 1000 1000 1000
火層高度 mm 100～300
灰層高度 mm 100～300
適用燃料 不粘結性煙煤、無煙煤、焦炭
燃料粒度 mm 13～25 25～50
燃料耗量 Kg/h 350～460 500～600 500～720 700～1040 850～1200 1700～2000 1800～2200
氣化劑 空氣、水蒸氣
煤氣產量 Nm3/h 1200～1600 1500～2100 1750～2500 2500～3600 3000～4300 6000～7000 6500～7500
灰盤轉速 r/h 3.5 3.5 2.23 2 1.7 1.7 1.7
煤氣熱值 KJ/Nm3 5020～5670
煤氣出口溫度 ℃ 400～550
煤氣出口壓力 Pa 980～1470 1470-1960
鼓風壓力 Pa <4000 <6000
飽和空氣溫度 ℃ 50-65
水套工作壓力 Pa <100Kpa <294Kpa
探火孔壓力 Pa <100Kpa <294Kpa
爐箆傳動 電機功率 KW 4 5.5
煤斗提升 電機功率 KW 1.5 3
設備總重 T 12 15 19 24 28 42 45

QM-2型單段式煤氣發生爐參數表

項目 單位 規格型號
QM0.8 QM1.0 QM1.2 QM1.5 QM1.6
爐堂直徑 mm 800 1000 1200 1500 1600
爐床有效面積 M2 0.5 0.785 1.13 1.77 2.01
適用燃料 弱粘性煙炭、無煙碳、焦炭
燃料粒度 mm 13-25 25-50
燃料耗量 Kg/h 40～100 70～140 120～190 160～350 350～460
氣化劑 空氣、蒸汽
煤氣產量 Nm3/h 140～350 245～490 420～670 560～1200 1200～1600
煤氣熱值 Kj/Nm3 5020～5670(與煤種有關)
水套受熱面積 M2 4.02 5.02 6.78 10.37 11.06
蒸氣產量 Kg/h 60 80 130 200 220
煤氣出口溫度 ℃ 300-500
煤氣出口壓力 Pa ＜1000
煤氣出口直徑 mm 219 273 325 426 426
空氣壓力 Pa ＜3000
飽和空氣溫度 ℃ 50-60
灰盤轉速 R/H 0.177-1.77
進風口直徑 mm 108 108 133 165 219
整機功率 kw ＜6 ＜6 ＜6 ＜7 ＜8
設備總重 T 3.5 4.5 5 7.5 10

QM-3型煤氣爐主要技術參數

型號名稱

 單位 QM600 QM800 QM1000 QM1200 QM1500 QM1800
爐膛面積 M2 0.282 0.502 0.785 1.13 1.77 2.54
適用煤種 無煙煤、不粘結煙煤、長焰煤、褐煤等
燃煤粒度 mm 13-25（含粉量小于2%）、25-50（含粉量小于5%）
煤氣產量 Nm3/h 68-180 140～350 245～490 420～670 560～1200 1200～1600
燃料耗量   20～60 40～100 70～140 120～190 160～350 350～460
氣化強度 kg/h 20-60 30-100 50-160 80-230 150-350 200-510
耗水量 kg/h 10-35 20-60 30-100 50-140 90-210 150-350
銘牌功率 kw 5.5 6.7 6.7 6.7 8.2 15
額定電耗 kw/h 1.5 2.5 2.5 2.8 3 6
煤氣熱值 KJ/Nm3 5020-5670
煤氣出口溫度 ℃ 300-500
氣化效率   標態＞73% 熱態＞80%
煤氣出口壓力 Pa <1000
水套蒸汽壓力 Pa ≤1500
煤氣含塵量 mg/Nm3 ≤50
外型尺寸
長*寬*高		 m 2*2.3*5.8 2.2*2.5*5.8 2.4*2.7*5.8 2.6*2.8*6.0 2.8*3*6.0 3*3.5*6.0
