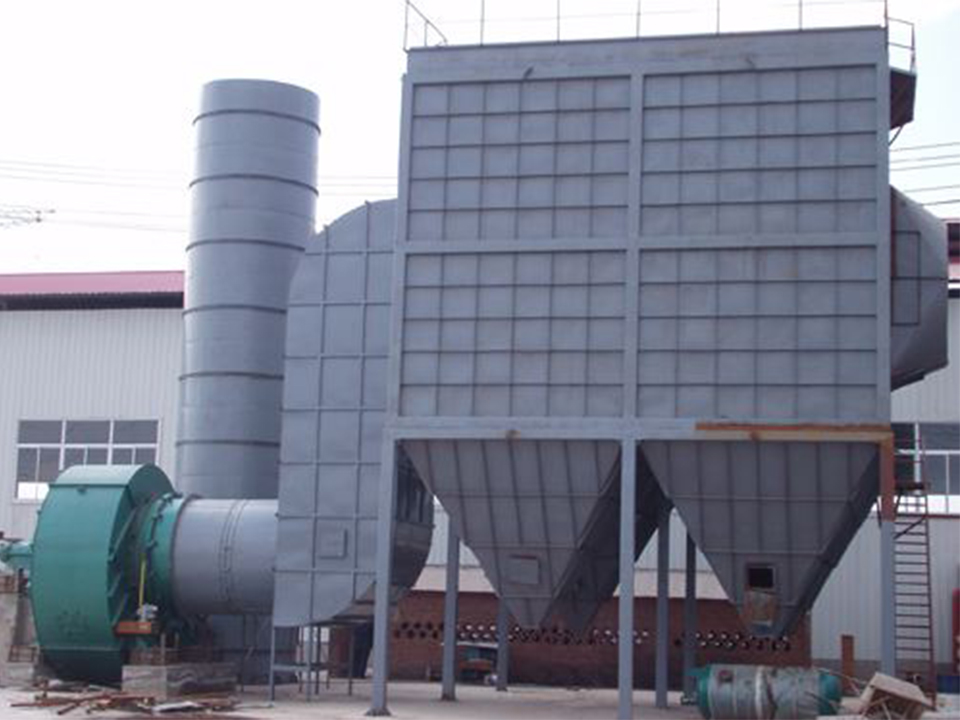

一、布袋除塵器結構組成



     袋式除塵器出灰斗、進排風道、過濾室（中、下箱體）、清潔室、濾袋及框架（袋籠骨）、手動進風閥，氣動蝶閥、脈沖清灰機構等。

二、布袋除塵器工作原理

    布袋除塵器是基于過濾原理的過濾式除塵設備，利用有機纖維或無機纖維過濾布將氣體中的粉塵過濾出來。除塵過程：含塵氣體由進氣口進入中部箱體，從袋外進入布袋內，粉塵被阻擋在濾袋外的表面，凈化的空氣進入袋內，再由布袋上部進入上箱體，最后由排氣管排出。

三、袋式除塵器(布袋除塵器)特點

優點：
(1)、排出的粉塵濃度低，一般都低于50mg/Nm3，甚至可以小于20mg/Nm3。對低硫煤和灰份高的煤，用電除塵器要達到這么低的濃度是十分困難的，或要增加較多的投資（即較常規的3電場要擴大至4-6電場）。
(2)、排出的濃度不受粉塵比電阻、濃度、粒度等性質的影響。鍋爐負荷變化、煙氣量波動對布袋除塵器出口排放濃度的影響不大。
(3)、一般布袋除塵器采用分室結構，并在設計中留有余量。除塵器分室可輪換檢修，而不影響鍋爐的運行。因此，對鍋爐設備可用率的影響接近為零。
(4)、由于布袋除塵器捕集微細粉塵更有效，它除去飛灰中所含稀有金屬微粒比電除塵除去的多，而且對PM10、PM2.5微細粉塵能有效去除，減少對周?chē)巳荷眢w健康的危害。
(5)、布袋除塵器結構和維護均較簡單。
(6)、作為布袋除塵器的關鍵問題——濾料材質，現在也有突破，使用壽命一般在2年以上，實際上已有可達4-6年的實績。
(7)、在干式、半干式脫硫系統中，有進一步減少煙氣所含SO2的作用。
袋式除塵器(布袋除塵器)缺點：
(1)、需要經常保持正確地運行和維護布袋除塵器。
(2)、在鍋爐點爐、停爐等情況下，必須嚴格按照正確的操作程序啟動和關停布袋除塵器。
(3)、需要注意控制煙氣溫度不超過濾料所能耐受的程度，同時不低于酸露點。
(4)、損失比電除塵器的大，一般為1200～1800Pa左右（這和使用多管旋風除塵器或普通文丘里除塵器相當）。
